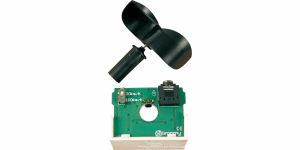

Fonctionnements: Un capteur à effet hall est placé sous le circuit imprimé près du trou ou se positionne l'hélice.
Un aimant situé dans la queue de fixation de l'hélice est détecté par le capteur à effet hall. Un calculateur transforme le nombre de tours par seconde en tension de 0 à 5V proportionnelle à la vitesse.

Remarque : pour un bon fonctionnement, le capteur hélice ne doit pas être rentré de force dans le trou du circuit imprimé. (si nécessaire, nettoyer le surplus de soudure du trou à l'aide d'un papier de verre.

De même la fixation du support "U" doit être la plus souple possible afin d'éviter une résonnance de l'hélice.

En cas de non fonctionnement, vérifier la position du capteur qui peut être légèrement plié pour se rapprocher plus ou moins de l'axe de l'hélice
