Caractéristiques de l'interface Groomy®
[ Caractéristiques - 24 octobre 2012 ]
Caractéristiques de l'interface Groomy® :

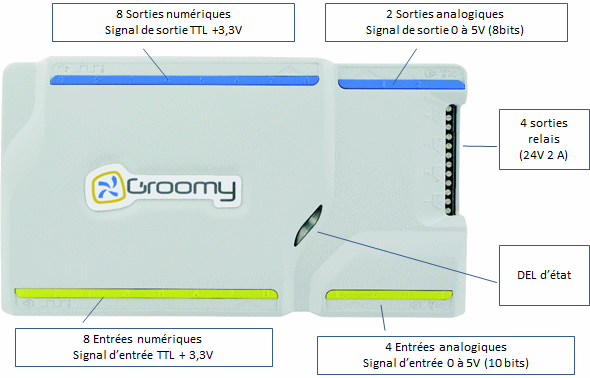

L'interface Groomy® dispose de:
- 8 entrées numériques tout ou rien
Signal < 0,8V => 0 Logique
Signal > 2,4V => 1 Logique
- 4 entrées analogiques de 0V à 5V :
Résolution 10 bits (1023 points)
Précision :
0V à 4,5 V => +/ 2%
4,5V à 5 V => +/-3%
|
|
|
|
- 8 sorties numériques tout ou rien
Signal < 0,8V => 0 Logique
Signal > 2,4V => 1 Logique
- 2 sorties analogiques de 0V à 5V :
Résolution 8 bits (255 points)
Précision :
0V à 4,5 V => +/ 2%
4,5V à 5 V => +/-3%
- 4 contacts inverseurs secs commandés par 4 sorties numériques
Pouvoir de coupure 24V 2A
|

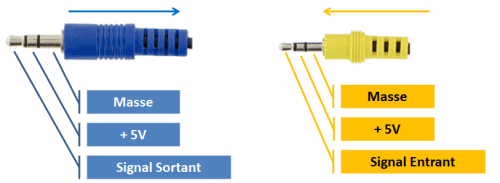

Caractéristique des connecteurs d'entrées/sorties :
Les entrées sont reliées à des connecteurs Jacks stéréo de 2,5 mm
Les sorties sont reliées à des connecteurs Jacks stéréo de 3,5 mm
Chaque connecteur contient 3 signaux :
- La masse
- L'alimentation 5V
- Le signal d'entrée/sortie (de 0V à 5V)
L'alimentation 5V commune à tous les connecteurs est protégée contre les courts-circuits et limitée à 1A.
DEL d'état :
Plusieurs fonctions:
- La DEL clignote de couleur verte toutes les ½ secondes.
- Le fonctionnement est normal
- La DEL Clignote de couleur orange toutes les ½ secondes.
- L'alimentation des connecteurs des capteurs/actionneurs est en court circuit
- Vérifier le branchement des capteurs./actionneurs de chaque extrémités
(chaque connecteur doit être connecté au maximum).
- La DEL Clignote verte/orange rapidement.
- Etat transitoire qui indique 2 fonctionnements:
- L'initialisation au démarrage de l'interface Groomy®
- La mise à jour du firmware de l'interface Groomy®

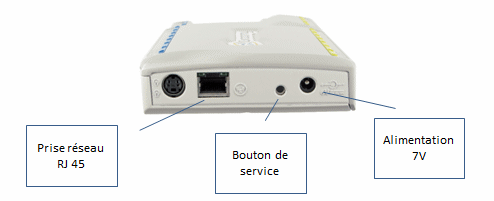

Prise réseau RJ45
L'interface Groomy®se connecte au réseau avec un câble droit (non croisé), livré avec l'interface.
La technologie employée permet de connecter l'interface au réseau ou directement à l'ordinateur sans aucun risque.
Bouton de service
Ce bouton permet de réinitialiser l'interface avec les paramètres préréglés en usine.
Pour réinitialiser l'interface :
- Mettre l'interface hors tension
- Maintenir appuyé le bouton de service
- Mettre l'interface sous tension
- Attendre environ 10 secondes avant de relâcher le bouton
- L'interface Groomy®est réinitialisée.
Alimentation
- 7V par bloc alimentation 7V 2A, fourni avec l'interface.
Possibilité d'alimenter l'interface avec un support 6 piles AA
Consommation (à vide, hors capteur/actionneur) < 180 mA
|
