Caractéristiques du capteur Récepteur Infrarouge

[ Caractéristiques - 12 janvier 2012 ]

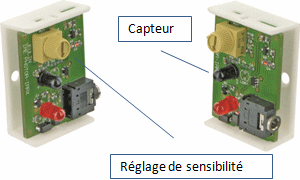

Récepteur Infrarouge

Type: Capteur numérique
Fonction: Détecte les Infrarouges
Utilisé pour réaliser une barrière infrarouge avec l’actionneur émetteur Infrarouge en vis-à-vis
Portée 40 cm
Etat logique:
    Présence faisceau Infrarouge = 0 (DEL Rouge éteinte)
    Coupure ou absence de faisceau Infrarouge = 1 (DEL Rouge allumée)
Embase: Jack femelle diamètre 3,5 mm
Récepteur Infrarouge




    Remarque :
    Pour un fonctionnement optimum d’une barrière Infrarouge en vis à vis:

    1. Mettez le signal de sortie de l’actionneur émetteur IR à 0
    2. Réglez à l’aide d’un tournevis le potentiomètre de sensibilité du récepteur
      afin d’obtenir la DEL de contrôle allumée (juste sur la transition)
    3. Mettez le signal de sortie de l’actionneur émetteur IR à 1
